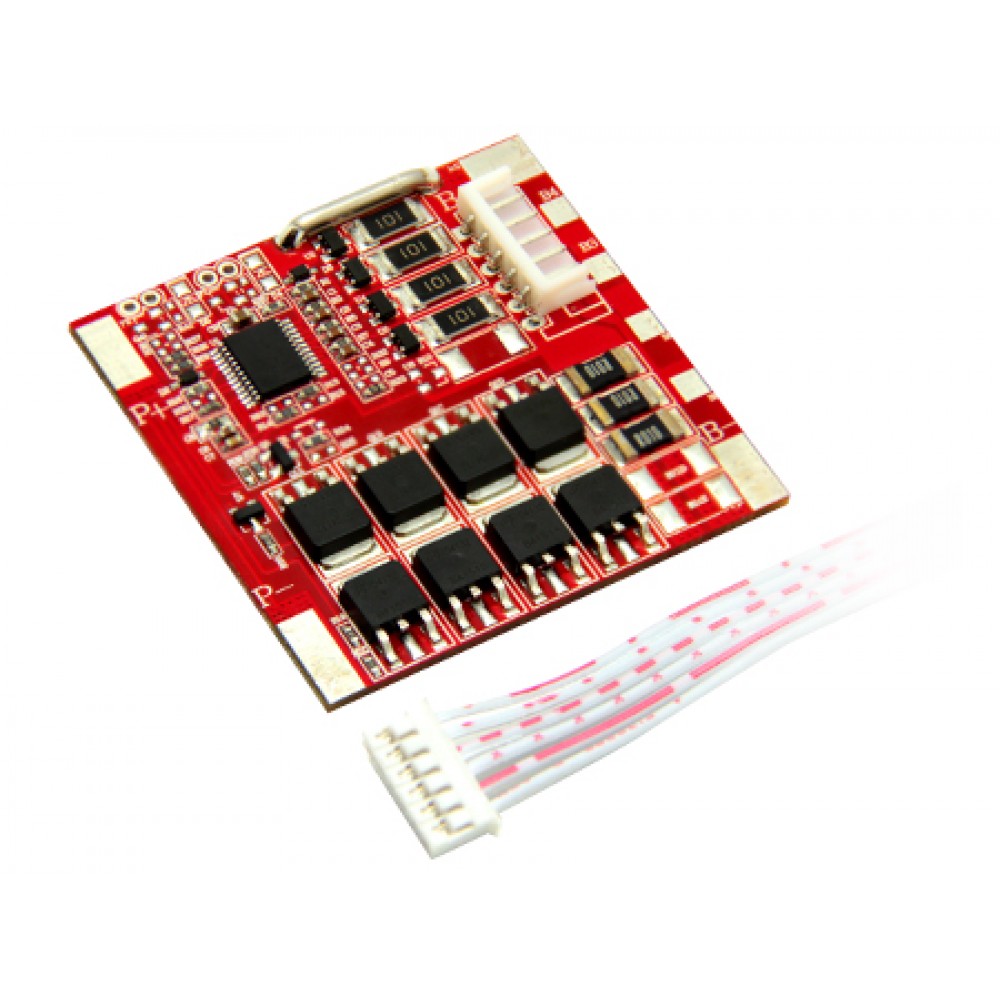

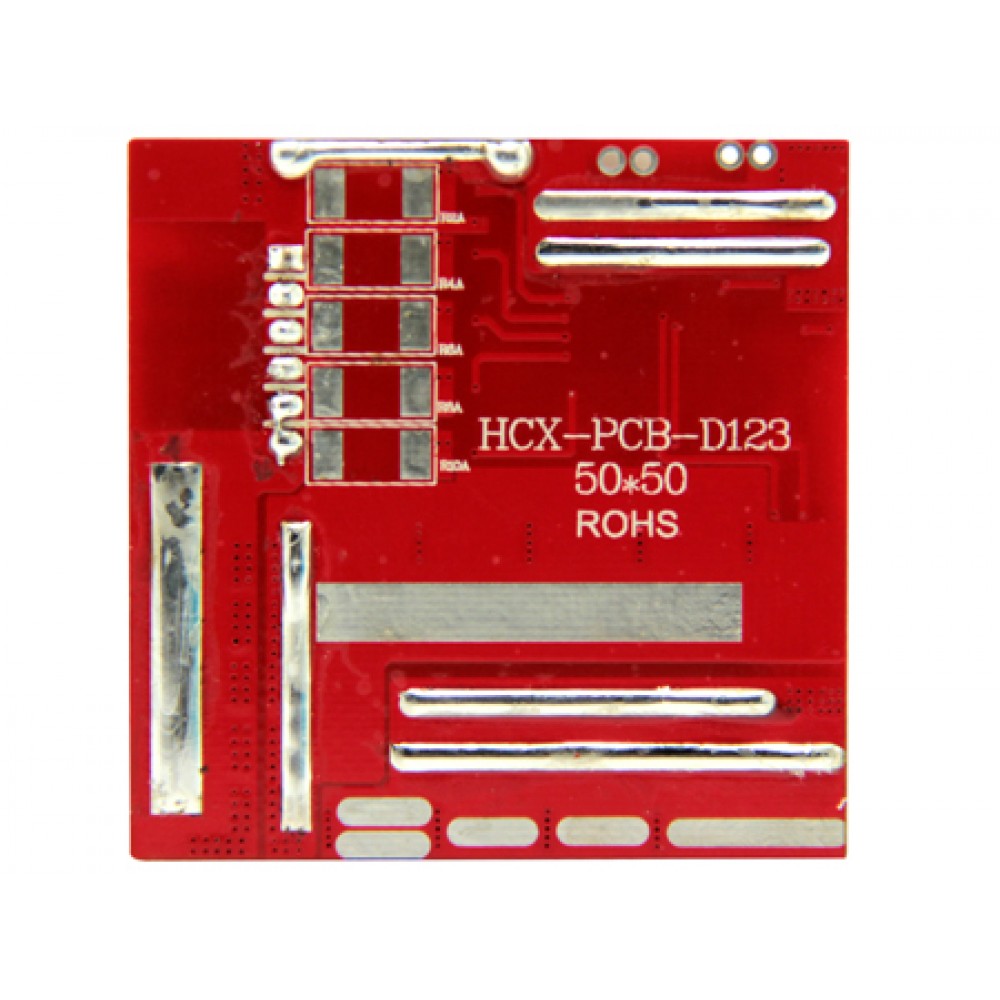

ПЛАТА BMS MAXPOWER LI-ION 3S/4S20A 11.1B/14.8B 20A

Особенности:

-Балансир: Плата контроля PCM-Li-3S/4S(11.1В/14.8V/20А)

для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

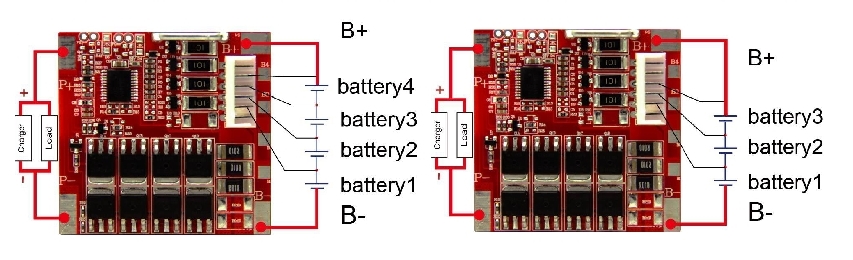

Режим 4S:

" B- " - общий минус батареи

" B1 " - не подключается

" B2 " - +3,7В

" B3 " - +7,4В

" B4 " - +11,1В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


Режим 3S:

" B- " - общий минус батареи

" B1 " - не подключается

" B2 " - замкнуть на "В-"

" B3 " - +3.7В

" B4 " - +7,4В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


ХАРАКТЕРИСТИКИ:

Балансир да
Номинальное напряжение 11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В 12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20±0,025
Ток балансировки на каждую ячейку, мА 84 ± 5
Ток потребления, мкА <20
Максимальный ток заряда, А 20
Максимальный ток разряда, А 20
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,5 - 2,0
Напряжение сброса защиты, В 4,15 ± 0,1
Напряжение переразряда, В 2,5 ± 0,1
Время срабатывания защиты переразряда, мс 50 - 200
Напряжение сброса защиты, В 3,0 ± 0,1
Защита по току, А 60 ± 10
Время срабатывания защиты по току, мс май.60
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Снятие нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 50 x 50 x 4
Вес, гр 24


- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер PCM-Li-3S/4S(11.1В/14.8V/20А) имеет 100% совместимость с Li-Ion батареями 3S (11,1В).

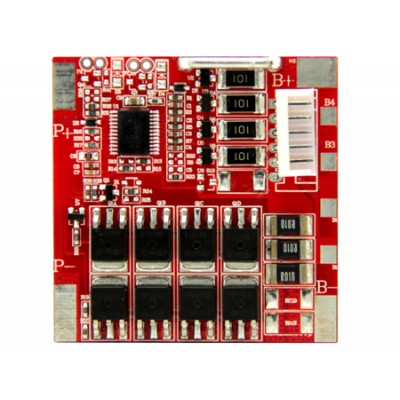

Для переключения контроллера PCM-Li-3S/4S(11.1В/14.8V/20А)

в режим 3S необходимо резистор R14 переместить на R12, а резистор R13 переместить на R15 (изображение ниже). Устанавливается перемычка на R22. Площадку "B2" необходимо замкнуть на "B-'"
