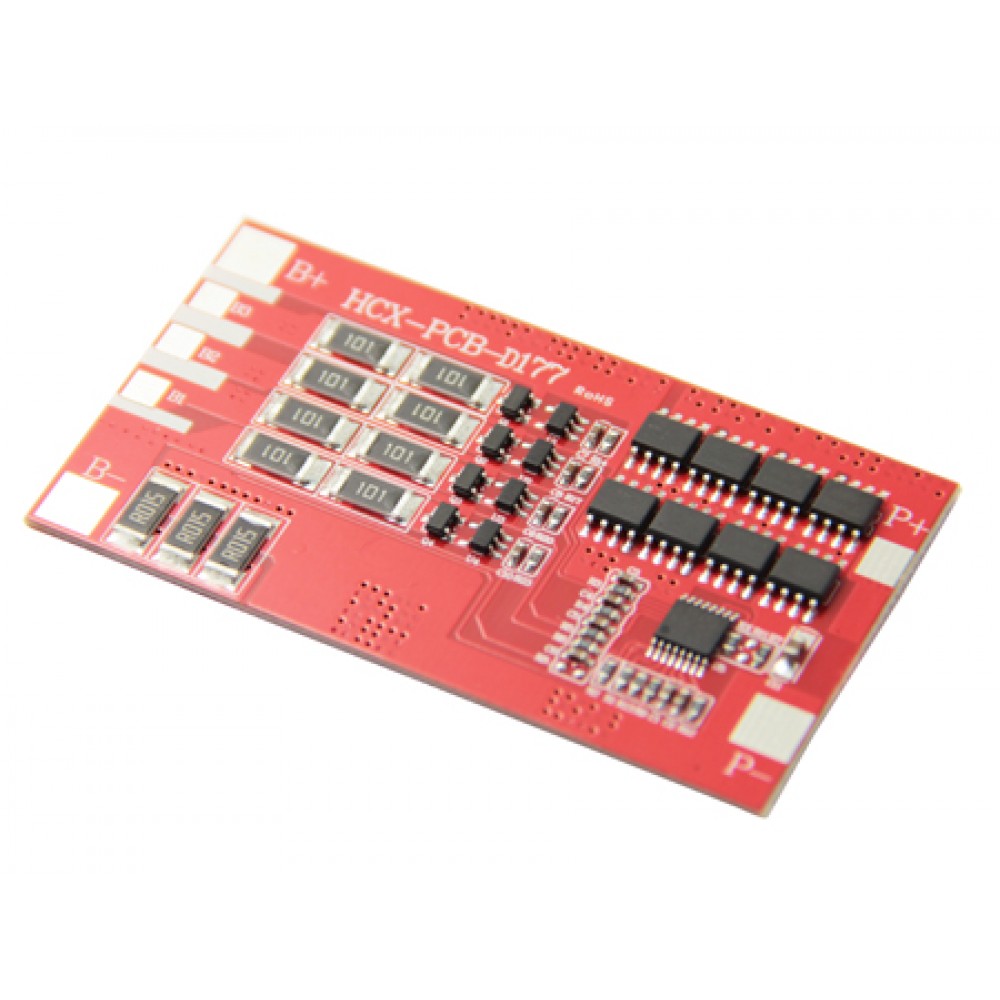

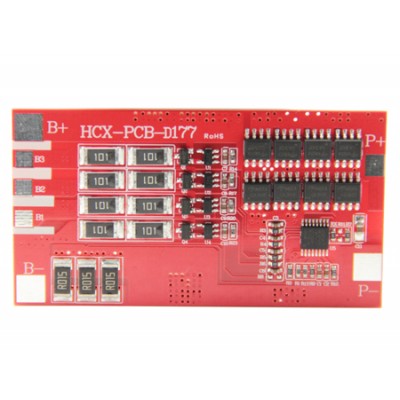

ПЛАТА BMS MAXPOWER LI-ION C БАЛАНСИРОМ 3S/4S16A 11.1B/14.8B 16A

Особенности:

-Балансир: Плата контроля PCM-Li-3S/4S(11.1В/14.8V/16А)B для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на кажой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 60 - 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

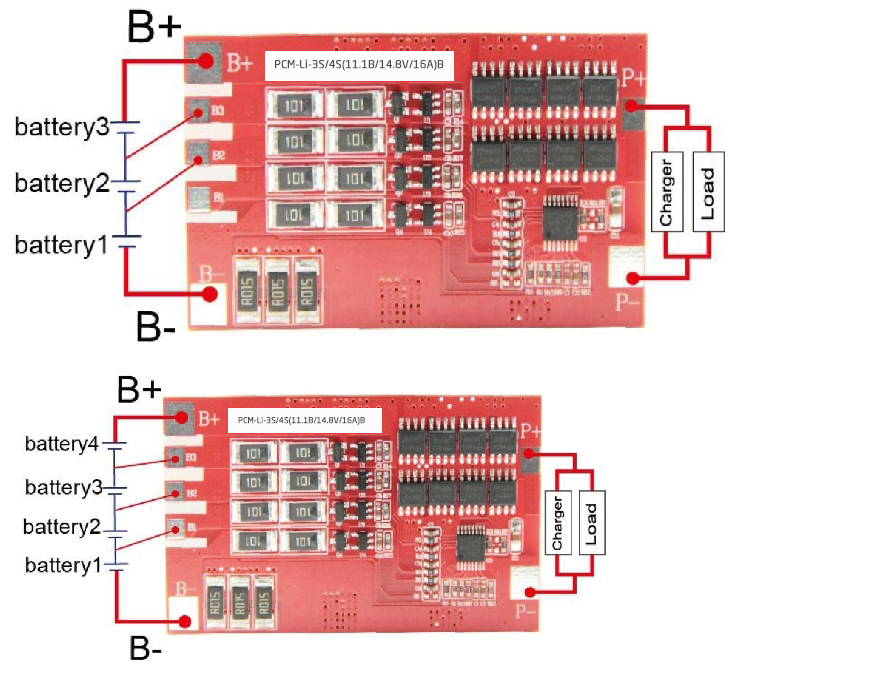

Режим 4S:

" B- " - общий минус батареи

" B1 " - +3,7В

" B2 " - +7,4В

" B3 " - +11,1В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


Режим 3S:

" B- " - общий минус батареи

" B1 " - замкнуть на В-

" B2 " - +3,7В

" B3 " - +7,4В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


ХАРАКТЕРИСТИКИ:

Балансир да
Номинальное напряжение 11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В 12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20±0,025
Ток балансировки на каждую ячейку, мА 84 ± 5
Ток потребления, мкА <20
Максимальный ток заряда, А 16
Максимальный ток разряда, А 16
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,5 - 2,0
Напряжение сброса защиты, В 4,05 ± 0,1
Напряжение переразряда, В 2,5 ± 0,1
Время срабатывания защиты переразряда, мс май.20
Напряжение сброса защиты, В 3,0 ± 0,1
Защита по току, А 40 ± 10
Время срабатывания защиты по току, мс май.60
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Снятие нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 68 x 37 x 5
Вес, гр 11


- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер PCM-Li-3S/4S(11.1В/14.8V/16А)B имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для переключения контроллера в режим 3S необходимо перемкнуть контакты R8, а резистор R7 переместить на R11 (R7, при этом, остается разорванным) и площадку "В1" замкнуть на площадку "В-"
