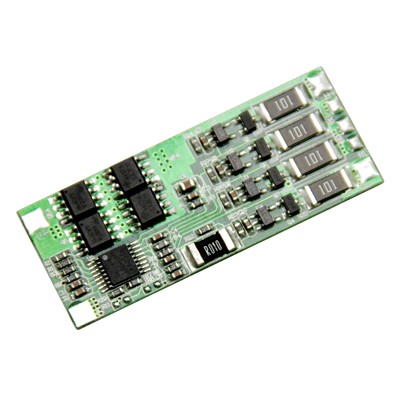

ПЛАТА BMS MAXPOWER LI-ION C БАЛАНСИРОМ 3S/4S8A 11.1B/14B 8A

Особенности:

-Балансир: Плата контроля PCM-Li-3S/4S(11.1V/14.8V/8A)B для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на кажой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 60 - 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

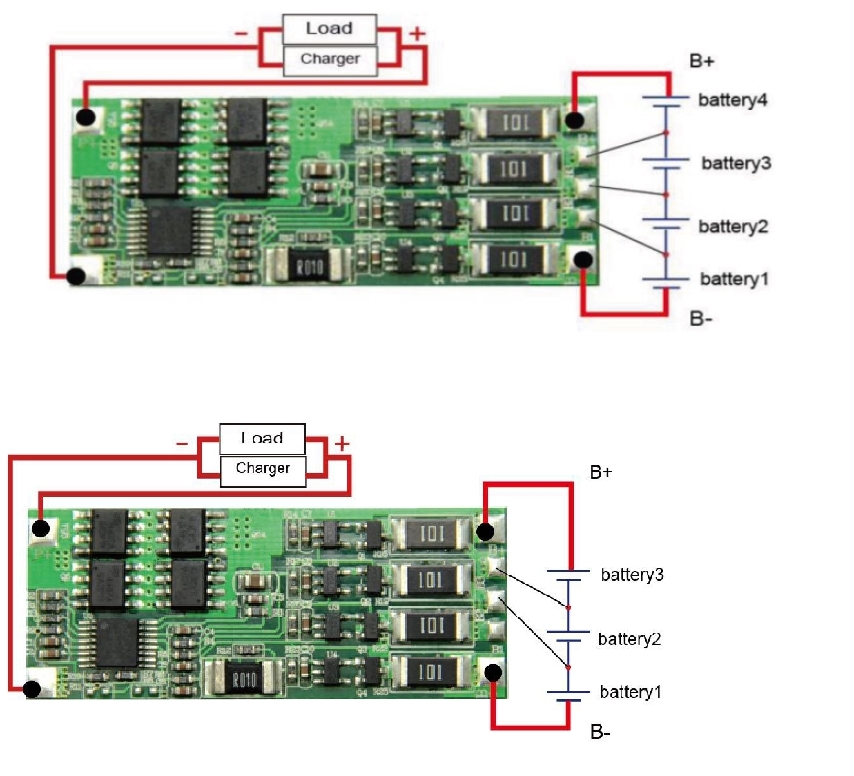

Режим 4S:

" B- " - общий минус батареи

" B1 " - +3,7В

" B2 " - +7,4В

" B3 " - +11,1В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


Режим 3S:

" B- " - общий минус батареи

" B1 " - закоротить на "B-"

" B2 " - +3,7В

" B3 " - +7,4В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер HCX-D119 имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для переключения контроллера в режим 3S необходимо перемкнуть контакты R8, а резистор R7 переместить на R11 (R7, при этом, остается разорванным) и площадку "B1" замкнуть на площадку "B-"
