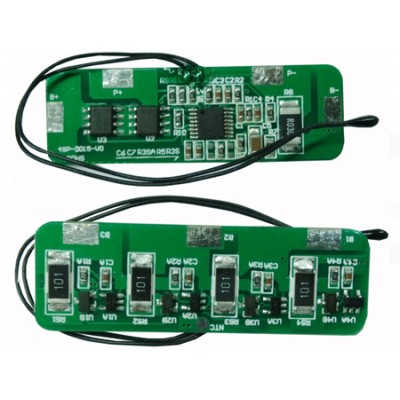

ПЛАТА BMS MAXPOWER LI-ION C БАЛАНСИРОМ 4S4A 14.8B 4A

Особенности:

-Балансир: Плата контроля PCM-Li-4S(14.8V/4A)B для 4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на кажой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 16,8 не менее 60 - 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.


Описание выводов:

" B- " - общий минус батареи

" B1 " - +3,7В

" B2 " - +7,4В

" B3 " - +11,1В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)

NTC - вывод терморезистора NTC10K


ХАРАКТЕРИСТИКИ:
Балансир    да
Электронный ключ    Нет
Термодатчик    да
Номинальное напряжение    14,8В (4S)
Напряжение зарядки, В    16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В    4,20±0,025
Ток балансировки на каждую ячейку, мА    42 ± 5
Ток потребления, мкА    <50
Максимальный ток заряда, А    4
Максимальный ток разряда, А    4
Напряжение перезаряда, В    4,25 ± 0,05
Время срабатывания защиты перезаряда, с    0,5 - 2,0
Напряжение сброса защиты, В    4,15 ± 0,05
Напряжение переразряда, В    2,7 ± 0,08
Время срабатывания защиты переразряда, мс    5 - 200
Напряжение сброса защиты, В    3,0 ± 0,1
Защита по току, А    10 ± 2
Время срабатывания защиты по току, мс     200 - 500
Сброс защиты по току    Отключение нагрузки
Защита от короткого замыкания    Есть
Время срабатывания защиты от "КЗ", мкс    200 - 500
Сброс защиты от "КЗ"    Снятие нагрузки
Температура эксплуатации, °С    -40 ... +85
Температура хранения, °С    -40 ... +60
Размеры, мм    49,8 x 16 x 8
Вес, гр    4
