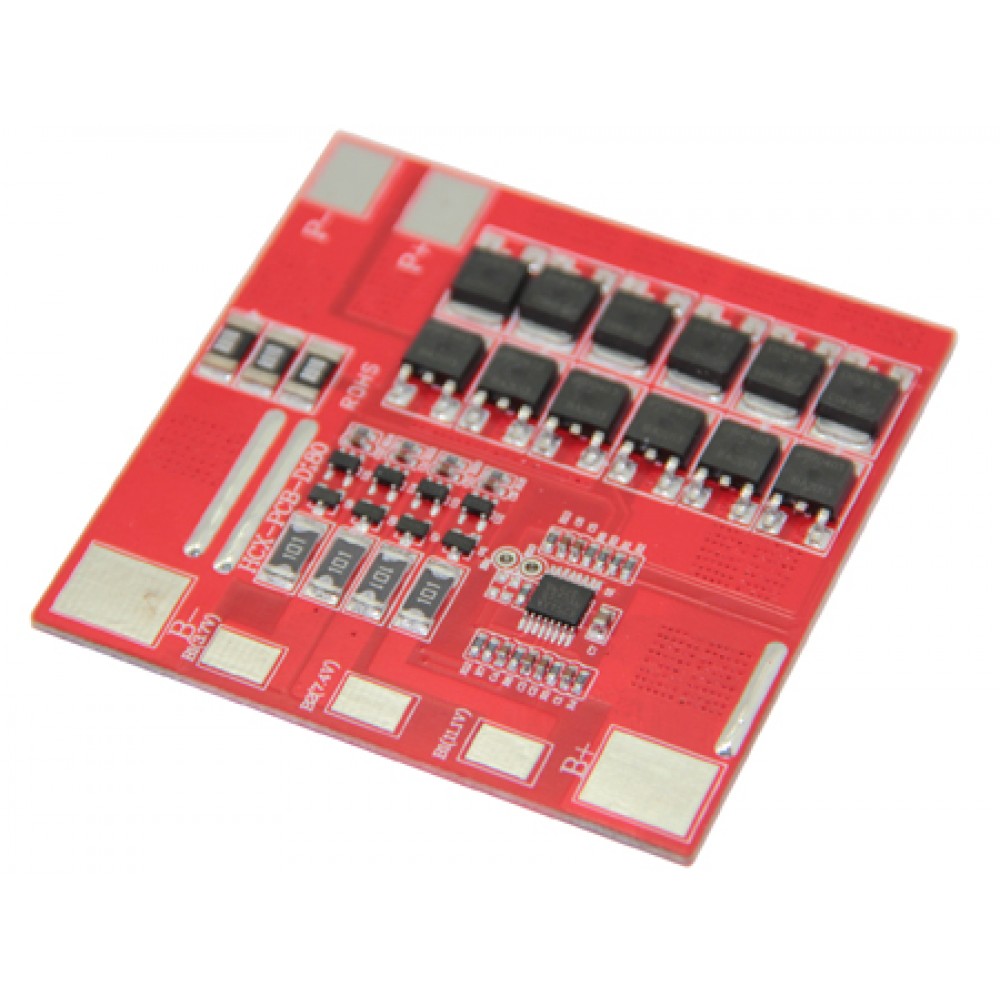

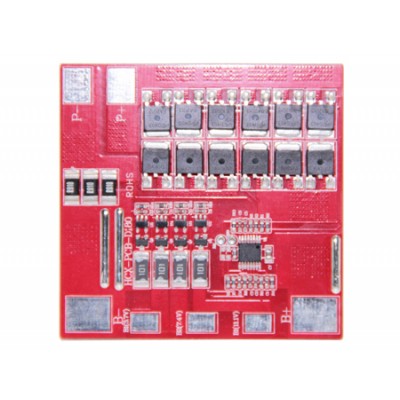

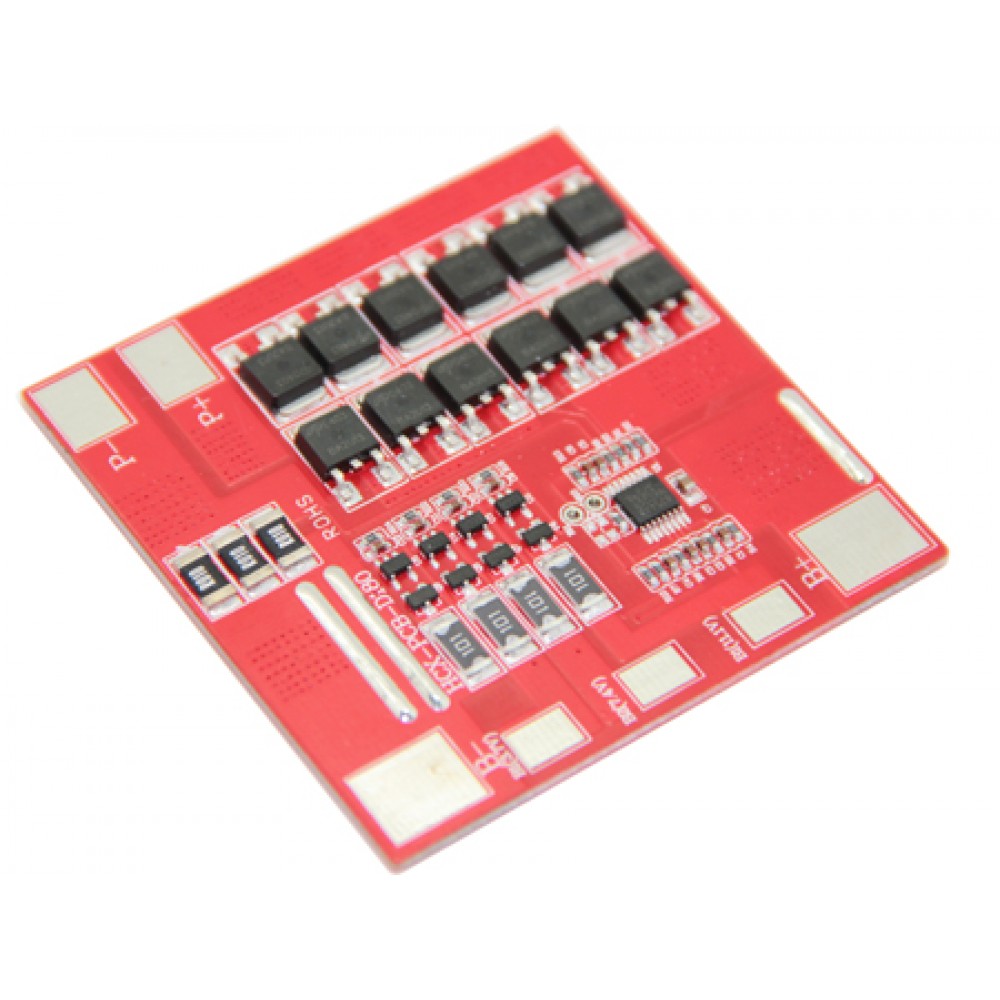

ПЛАТА BMS MAXPOWER LI-ION С БАЛАНСИРОМ И ТЕРМОРЕЛЕ 3S/4S25A 11.1B/14.8B 25A

Особенности:

-Балансир: Плата контроля PCM-Li-3S/4S(11.1В/14.8V/25А)BT для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

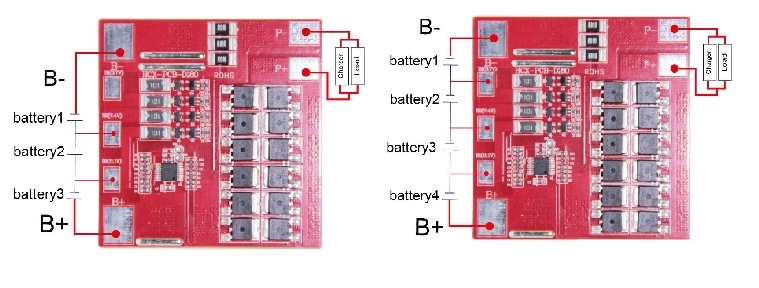

Режим 4S:

" B- " - общий минус батареи

" B1 " - +3,7В

" B2 " - +7,4В

" B3 " - +11,1В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


Режим 3S:

" B- " - общий минус батареи

" B1 " - не подключается

" B2 " - +3,7В

" B3 " - +7,4В

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


ХАРАКТЕРИСТИКИ:
Балансир    да
Номинальное напряжение    11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В    12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В    4,20±0,025
Ток балансировки на каждую ячейку, мА    84 ± 5
Ток потребления, мкА    <20
Максимальный ток заряда, А    25
Максимальный ток разряда, А    25
Напряжение перезаряда, В    4,25 ± 0,05
Время срабатывания защиты перезаряда, с    0,5 - 2,0
Напряжение сброса защиты, В    4,15 ± 0,1
Напряжение переразряда, В    2,5 ± 0,1
Время срабатывания защиты переразряда, мс    50 - 200
Напряжение сброса защиты, В    3,0 ± 0,1
Защита по току, А    63 ± 10
Время срабатывания защиты по току, мс    200 - 500
Сброс защиты по току    Отключение нагрузки
Защита от короткого замыкания    Есть
Время срабатывания защиты от "КЗ", мкс    200 - 500
Сброс защиты от "КЗ"    Снятие нагрузки
Температура эксплуатации, °С    -40 ... +85
Температура хранения, °С    -40 ... +60
Размеры, мм    65 x 65 x 5
Вес, гр    26


- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер PCM-Li-3S/4S(11.1В/14.8V/25А)BT имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для этого вам необходимо перенастроить плату защиты в соответствии с изображением ниже (установить перемычку на контакты F1 и переместить резистор R12 на R9)
