ПЛАТА BMS MAXPOWER LI-ION С ИНДИКАЦИЕЙ 3S7A 11.1B 7A

Контроллер заряда/разряда PCM-Li-3S(11.1V/7A)I для 11,1В (3S) Li-Ion батарей с встроенной индикацией уровня заряда, с максимально допустимым током заряда/разряда 7А.

Особенности:

- Индикация уровня заряда.

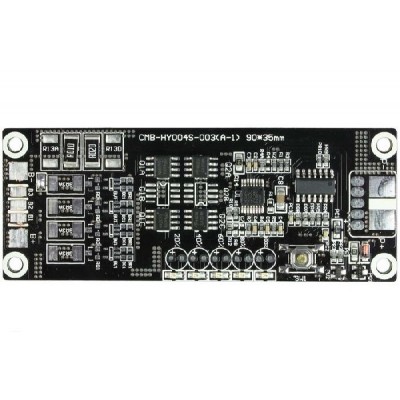

На плате установлен 5-сегментный LED-индикатор отображающий текущий уровень заряда батареи

- Контроль напряжения на каждой из ячеек

При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

- Контроль по току

При превышении током нагрузки пороговых значений вся батарея автоматически отключается.


Описание выводов:

" B- " - общий минус батареи

" В1 " - +7,4В

" В2 " - +3,7В

" В3 " - не подключен

" B+ " - общий плюс батареи

" P- " - минус нагрузки (зарядного устройства)

" P+ " - плюс нагрузки (зарядного устройства)


Балансир    нет
Термодатчик    нет
Номинальное напряжение    11,1В (3S)
Напряжение зарядки, В    12,6 (CC/CV)
Ток потребления, мкА    <50
Максимальный ток заряда, А    7
Максимальный ток разряда, А    7
Напряжение перезаряда, В    4,25 ± 0,05
Время срабатывания защиты перезаряда, с    0,5 - 2,0
Напряжение сброса защиты, В    4,15 ± 0,1
Напряжение переразряда, В    2,5 ± 0,1
Время срабатывания защиты переразряда, мс    50 - 1500
Напряжение сброса защиты, В    3,0 ± 0,1
Защита по току, А    12 ± 2
Время срабатывания защиты по току, мс    май.60
Сброс защиты по току    Отключение нагрузки, подача напряжения на P+ и P-
Защита от короткого замыкания    Есть
Время срабатывания защиты от "КЗ", мкс    200 - 500
Сброс защиты от "КЗ"    Отключение нагрузки
Температура эксплуатации, °С    -40 ... +85
Температура хранения, °С    -40 ... +60
Размеры, мм    90 х 35 х 5
Вес, гр    11
